قالب گیری تزریقی: هزینه ها، پایان سطح، عیوب، درج در مقابل قالب بیش از حد و QC

بازار پلاستیک قالب‌گیری تزریقی: مقیاس، رشد، و عواملی که آن را هدایت می‌کند

را بازار پلاستیک قالب گیری تزریقی یکی از بزرگترین بخش های تولیدی در اقتصاد جهانی است. به ارزش تقریبی 385 میلیارد دلار در سال 2023 پیش بینی می شود تا سال 2030 با نرخ رشد مرکب سالانه حدود 4.5 تا 5.0 درصد به 510-530 میلیارد دلار برسد. قالب‌گیری تزریقی تقریباً 32 درصد از کل پلاستیک‌های پردازش شده در سطح جهان را از نظر حجمی تشکیل می‌دهد - بیش از هر روش شکل‌دهی منفرد دیگری - و تقریباً همه دسته‌بندی محصولات از اجزای خودرو و دستگاه‌های پزشکی گرفته تا لوازم الکترونیکی مصرفی، بسته‌بندی و سخت‌افزار ساختمانی را در بر می‌گیرد.

را geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

را five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

هزینه قالب تزریق پلاستیک چقدر است؟

هزینه ابزار، مهم‌ترین سرمایه‌گذاری اولیه در پروژه قالب‌گیری تزریقی و رقمی است که اغلب تعیین می‌کند که آیا یک طرح از نظر تجاری در یک حجم تولید معین قابل دوام است یا خیر. هزینه قالب تزریق پلاستیک چقدر است بستگی به اندازه قطعه، پیچیدگی هندسی، تعداد حفره ها، عیار فولاد و اینکه آیا در داخل یا خارج از کشور تولید می شود، دارد.

به عنوان یک چارچوب مرجع کاری:

• نمونه اولیه ساده یا ابزار پل (تک حفره، فولاد ملایم یا آلومینیوم، عمر شلیک محدود): 1500 تا 5000 دلار (در خارج از ساحل)؛ 5000 تا 15000 دلار (داخلی ایالات متحده / اتحادیه اروپا)
• ابزار تولید ساده (تک حفره، فولاد P20 یا H13، عمر شات 500 هزار): 3000 تا 8000 دلار (در فراساحل چین)؛ 12000 تا 30000 دلار (داخلی)
• ابزار تولید با پیچیدگی متوسط (تک حفره، اقدامات جانبی، بالابرهای متعدد، سطوح بافت): 8000 تا 20000 دلار (در خارج از ساحل)؛ 25000 تا 80000 دلار (داخلی)
• ابزار چند حفره ای با پیچیدگی بالا (4 تا 16 حفره، سیستم دونده داغ، تلرانس های تنگ): 20000-100000 دلار (در خارج از ساحل)؛ 80000 تا 500000 دلار (داخلی)
• ابزار بزرگ خودرو یا لوازم خانگی (تک حفره، قسمت بسیار بزرگ، هندسه پیچیده): 50,000 تا 200,000 دلار (در خارج از ساحل)؛ 150,000 تا 800,000 دلار (داخلی)

را largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

نکته مهمی که اغلب در بحث هزینه از قلم می‌افتد: هزینه مستهلک شده هر قطعه - هزینه کل ابزار تقسیم بر حجم تولید - بسیار مرتبط تر از عدد مطلق ابزار است. یک ابزار 50000 دلاری که 500000 قطعه تولید می کند 0.10 دلار به ازای هر قطعه اضافه می کند. تولید 10000 قطعه به ازای هر قسمت 5.00 دلار اضافه می کند. در حجم‌های کم، هزینه ابزارسازی برای هر قطعه اغلب از هزینه‌های ترکیبی مواد و قالب‌گیری فراتر می‌رود، به همین دلیل است که جایگزین‌های کوتاه‌مدت (ابزار نرم، ابزار چاپ سه‌بعدی، نمونه‌های اولیه ماشین‌کاری شده) از نظر اقتصادی زیر آستانه‌های حجمی معین منطقی هستند.

پایان سطح قالب گیری تزریقی: درجه ها، استانداردها و آنچه بر آنها تأثیر می گذارد

پرداخت سطح قالب گیری تزریقی با استفاده از سیستم‌های درجه‌بندی استاندارد شده - معمولاً استانداردهای نهایی SPI (انجمن صنعت پلاستیک) در آمریکای شمالی و استاندارد VDI 3400 در اروپا و آسیا مشخص می‌شود. این دو سیستم محدوده یکسانی از کیفیت سطح را نشان می‌دهند، اما از مقیاس‌های متفاوتی استفاده می‌کنند و مستقیماً بدون مرجع تبدیل قابل تعویض نیستند.

را SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1، A-2، A-3 - سطوح براق با الماس جلا داده شده. برای لنزهای نوری، بسته بندی لوازم آرایشی، پوشش های شفاف استفاده می شود. مقادیر Ra به 0.012-0.025 میکرومتر کاهش می یابد. به فولاد سخت شده (H13 یا S136) و زمان قابل توجه پولیش پس از ماشینکاری نیاز دارد.
• SPI B-1، B-2، B-3 - کاغذ نیمه براق، جلا داده شده. محفظه‌های لوازم الکترونیکی مصرفی، پانل‌های لوازم خانگی، اجزای تجاری عمومی که در آن ظاهر اهمیت دارد اما شفافیت نوری مهم نیست. Ra ~0.05-0.40 میکرومتر.
• SPI C-1، C-2، C-3 - روکش مات، سنگ یا سنباده. قطعات صنعتی، قطعات زیر کاپوت خودرو، اجزای ساختاری داخلی. Ra ~0.40-1.60 میکرومتر.
• SPI D-1، D-2، D-3 - بافت سندبلاست، مات مات تا درشت. قطعاتی که نیاز به بافت بدون لغزش دارند، تجهیزات کشاورزی، محفظه های ابزار. Ra ~ 0.80-3.20 میکرومتر.

فراتر از پرداخت سطح فولادی، سطح قطعه قابل دستیابی تحت تأثیر انتخاب مواد، دمای مذاب، سرعت تزریق و دمای قالب قرار می گیرد. پرداخت‌های با براقیت بالا به دمای قالب بالاتر (که تکثیر سطح فولاد صیقلی را بهبود می‌بخشد)، سرعت پر کردن آهسته‌تر (که تیرگی ناشی از برش را کاهش می‌دهد) و موادی با ویسکوزیته مذاب پایین و جریان خوب نیاز دارند. ترکیبات ABS و PC/ABS سطوح براق را به خوبی تکرار می کنند. گریدهای پر از شیشه، سطحی را تولید می‌کنند که هیچ مقدار پولیش روی فولاد از بین نمی‌رود، زیرا الیاف شیشه کمی بیرون می‌زنند که رزین در حین خنک شدن در اطراف آنها جمع می‌شود.

بافت – چه توسط اسید اچ (Mold-Tech و سیستم‌های معادل) و چه EDM (ماشینکاری تخلیه الکتریکی) – باید با زاویه کشش مناسب مشخص شود تا امکان خروج قطعه بدون علائم کشش فراهم شود. قانون استاندارد این است 1 درجه کشش اضافی به ازای 0.025 میلی متر عمق بافت - یک بافت چرمی عمیق که به 3 درجه یا بیشتر کشش روی سطوح با بافت سنگین نیاز دارد تا از پارگی سطح در حین پرتاب جلوگیری شود.

علائم سوختگی در قالب گیری تزریقی: علل، تشخیص و حذف

آثار سوختگی در قالب گیری تزریقی به صورت رنگ قهوه ای تیره، سیاه یا زغالی در سطح قطعه ظاهر می شود، معمولاً در آخرین نقطه برای پر شدن حفره یا در مکان هایی که هوای محبوس شده نمی تواند از آن خارج شود. آنها یکی از رایج ترین عیوب قالب تزریق و یکی از آموزنده ترین آنها هستند، زیرا محل قرارگیری آنها اطلاعات خاصی را در مورد الگوی جریان و وضعیت هواگیری ابزار نشان می دهد.

را Diesel Effect

را most common mechanism behind burn marks is the اثر دیزل : همانطور که جلوی مذاب از داخل حفره پیش می‌رود و هوای جلوی آن را فشرده می‌کند، هوا به صورت آدیاباتیک گرم می‌شود - همان مکانیزم احتراق تراکمی موتور دیزل. اگر هوای فشرده قبل از رسیدن جبهه مذاب نتواند از دریچه ها خارج شود، دمای هوا به 300 تا 400 درجه سانتیگراد یا بالاتر می رسد که برای تخریب و زغال سنگ اکثر ترموپلاستیک های مهندسی کافی است. علامت سوختگی در محل دقیقی که محفظه هوا در آن محبوس شده است تشکیل می شود.

علل ریشه ای و راه حل ها

• تهویه ناکافی: را most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• سرعت تزریق بیش از حد: سرعت پر شدن زیاد هوا را سریعتر از آن که حتی از طریق دریچه های کافی خارج شود فشرده می کند. راه حل: کاهش سرعت تزریق در 20 تا 30 درصد نهایی پر شدن (پروفایل سرعت به جای سرعت ثابت). تأیید کنید که زمان پر شدن در محدوده مناسب برای ضخامت دیواره و طول جریان است.
• محل دروازه ایجاد تله هوا: اگر دروازه طوری قرار گیرد که دو جبهه جریان به هم برسند و هوا را در یک جیب کور محبوس کنند، هیچ مقداری از هواگیری در خط جداسازی کمکی نخواهد کرد. راه حل: طراحی مجدد محل دروازه یا اضافه کردن یک دروازه ثانویه برای تغییر موقعیت خط جوش/تله هوا به سطح قابل تهویه.
• تخریب مواد در بشکه: علائم سوختگی همچنین می تواند در بشکه - از مواد نشسته در مناطق مرده در دمای بیش از حد، یا از آلودگی رزین - منشاء گرفته و به عنوان رگه ها به جای علائم موضعی به قسمت تزریق شود. اینها متفاوت ظاهر می شوند: رگه هایی از دروازه به جای یک نقطه مجزا در انتهای جریان.

قالب گیری تزریقی کوتاه مدت: زمانی که حجم کم پاسخ مناسب است

قالب گیری تزریقی کوتاه مدت - قالب‌گیری تزریقی کم حجم یا پل نیز نامیده می‌شود - به دوره‌های تولیدی اشاره دارد که معمولاً از چند صد تا 10000 تا 25000 قطعه را شامل می‌شود، با استفاده از ابزارهایی که به‌طور خاص برای به حداقل رساندن هزینه اولیه طراحی شده‌اند تا به حداکثر رساندن نرخ چرخه و طول عمر. فضای تولید بین پرینت سه بعدی (اقتصادی کمتر از 100 قسمت برای هندسه های پیچیده) و قالب گیری تزریقی کامل تولید (اقتصادی بالای 25000 تا 50000 قطعه برای بیشتر کاربردها) را اشغال می کند.

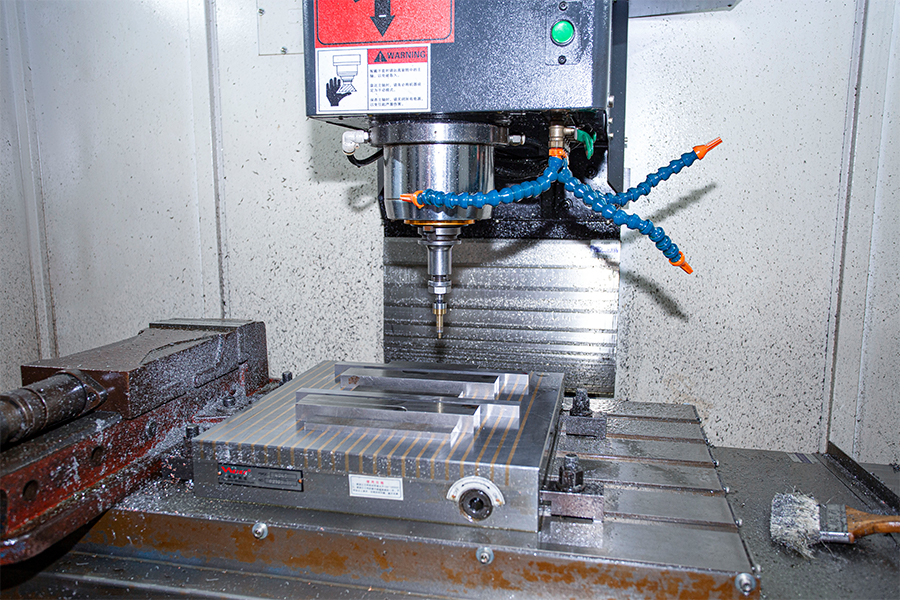

را enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

قالب‌گیری کوتاه‌مدت انتخاب صحیحی است برای: اعتبارسنجی بازار قبل از تعهد به ابزار تولید کامل. تولید پل در حالی که ابزار تولید طولانی مدت در حال تولید است. قطعات جایگزین برای محصولات قدیمی که در آن تقاضای کل سرمایه گذاری در ابزار سخت را توجیه نمی کند. و مقادیر کارآزمایی بالینی یا نظارتی در توسعه تجهیزات پزشکی که در آن تغییرات طراحی احتمالاً قبل از تأیید نهایی وجود دارد.

را key process discipline in short-run molding is طراحی برای ابزارآلات آلومینیومی : اجتناب از گوشه های داخلی بسیار تیز (تمرکز تنش در آلومینیوم بیشتر از فولاد سخت شده است)، به حداقل رساندن اعمال جانبی در صورت امکان (هر عمل یک سطح سایش است)، و طراحی زوایای کشش کافی از ابتدا به جای تلاش برای مقاوم سازی آنها. قطعاتی که با در نظر گرفتن ابزار کوتاه مدت طراحی شده اند، اغلب می توانند با حداقل تغییرات طراحی به ابزار تولیدی تبدیل شوند. قطعاتی که از ابتدا با فرض ابزار سخت طراحی شده اند، گاهی اوقات نمی توانند از نظر اقتصادی در آلومینیوم تولید شوند.

درج قالب در مقابل قالب گیری بیش از حد: تفاوت ها، کاربردها و نحوه انتخاب

قالب‌گیری و قالب‌گیری بیش‌ازحد هر دو فرآیندهایی هستند که دو یا چند ماده را در یک جزء قالب‌گیری شده ترکیب می‌کنند، اما اساساً از نظر مواد ثانویه و نحوه ترتیب‌دهی فرآیند با یکدیگر تفاوت دارند. درک کردن تفاوت بین قالب گیری درج در مقابل قالب گیری بیش از حد برای انتخاب فرآیند مناسب در طراحی قطعات چند متری ضروری است.

قالب گیری درج چیست؟

در قالب گیری درج یک جزء از پیش ساخته شده - معمولاً یک درج فلزی مانند مهره برنجی رزوه‌شده، پین فولادی، تماس الکتریکی یا براکت فلزی مهر شده - قبل از تزریق در حفره قالب قرار می‌گیرد. سپس پلاستیک مذاب به اطراف و روی درج تزریق می شود و در حالی که پلاستیک جامد می شود، آن را محصور می کند. نتیجه یک جزء منفرد است که در آن درج فلزی به طور دائم و دقیق در داخل قسمت پلاستیکی قرار می‌گیرد و پلاستیک به داخل قسمت‌های زیرین یا از طریق سوراخ‌های درج جریان می‌یابد تا یک قفل مکانیکی ایجاد کند که در برابر بارهای کششی و گشتاور مقاومت می‌کند.

درsert molding is used wherever a plastic part needs the mechanical properties of metal at a specific interface — threaded connections that must withstand repeated assembly and disassembly, electrical terminals that require conductivity, bearing surfaces that require hardness the plastic cannot provide. The process eliminates secondary press-fit or ultrasonic insertion of metal inserts, which reduces assembly cost and improves pull-out strength consistency.

قالب گیری بیش از حد چیست؟

در قالب گیری بیش از حد یک بستر پلاستیکی که قبلاً قالب‌گیری شده است (قسمت اول) در قالب دوم قرار می‌گیرد و یک ماده گرمانرم دوم - معمولاً یک TPE، TPU یا الاستومر نرم‌تر - روی و اطراف سطوح تعیین‌شده زیرلایه تزریق می‌شود. این دو پلاستیک یا به صورت شیمیایی (از طریق سازگاری مواد و شرایط پردازش) یا به صورت مکانیکی (از طریق هندسه در هم تنیده) در رابط خود به یکدیگر متصل می شوند.

قالب گیری بیش از حد برای افزودن سطوح لمسی نرم به محفظه های سفت و سخت (ابزارهای برقی، دستگیره های تجهیزات پزشکی، لوازم الکترونیکی مصرفی)، برای ایجاد اجزای زیبایی شناختی دو رنگ یا دو ماده، برای افزودن ویژگی های آب بندی سازگار به قطعات ساختاری سفت، و برای ادغام میرایی ارتعاش یا بالش در یک بستر سخت استفاده می شود. دستگیره نرم روی دسته مسواک، قاب لاستیکی یک اسکنر دستی و دسته دودومتر یک ابزار جراحی همگی اجزای بیش از حد قالب‌گیری شده هستند.

تفاوت های کلیدی: Insert Mold در مقابل Overmold

را choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

کنترل کیفیت در ساخت پلاستیک: سیستم ها، روش ها و نقاط بازرسی بحرانی

کنترل کیفیت در تولید پلاستیک در سه سطح کار می کند: تأیید مواد ورودی، نظارت در فرآیند، و بازرسی قطعات خروجی. هر سطح به حالت‌های مختلف خرابی می‌پردازد و با هم سیستم مدیریت کیفیت را تشکیل می‌دهند که تعیین می‌کند آیا یک محصول قالب‌گیری شده به طور مداوم با مشخصات مطابقت دارد یا خیر.

درcoming Material Control

خواص رزین - شاخص جریان مذاب (MFI)، میزان رطوبت، رنگ و قابلیت ردیابی مقدار زیادی - باید قبل از شروع تولید در برابر مشخصات مواد تأیید شود. تغییرات MFI ± 10-15٪ از مشخصات اسمی می تواند باعث پر شدن، سینک و تغییرات ابعادی در قسمت قالب گیری شود. رطوبت برای مواد رطوبت سنجی حیاتی است: نایلون، PC، PET و ABS رطوبت اتمسفر را جذب می کنند و باید قبل از قالب گیری تا زیر سطوح رطوبت مشخص شده (معمولاً 0.02-0.15٪ بسته به ماده) خشک شوند. در حال اجرا رزین هایگروسکوپی خشک نشده باعث ایجاد لکه های پوستی، حباب ها و کاهش وزن مولکولی می شود - عیوبی که با پرس قابل اصلاح نیستند.

در-Process Monitoring

ماشین‌های قالب‌گیری تزریقی مدرن داده‌های فرآیند - فشار حفره، دمای مذاب، مشخصات سرعت تزریق، زمان خنک‌سازی، نیروی گیره - را بر اساس چرخه به چرخه می‌گیرند. کنترل فرآیند آماری (SPC) که برای پارامترهای کلیدی فرآیند اعمال می‌شود، رانش را قبل از ایجاد نقص و نه بعد از آن، شناسایی می‌کند. سنسورهای فشار حفره - مبدل‌های پیزوالکتریک نصب شده در قالب - بازخورد مستقیمی را در مورد شرایط پر شدن و بسته‌بندی داخل قالب ارائه می‌دهند که نسبت به فشار بشکه به تنهایی با کیفیت قطعه ارتباط قابل اعتمادتری دارد. قطعات تولید شده در چرخه هایی که فشار حفره از پنجره فرآیند تعیین شده منحرف می شود، می توانند به طور خودکار توسط جداکننده قطعات قبل از رسیدن به منطقه بازرسی رد شوند.

روش های بازرسی خروجی

• بازرسی ابعادی: CMM (ماشین اندازه گیری مختصات) برای ابعاد بحرانی؛ سیستم های بینایی برای بازرسی 100٪ در خط قطعات با حجم بالا. اندازه گیری دستی برای ابعاد ساده رفتن/بدون رفتن در حجم های پایین تر.
• بازرسی بصری: 100٪ بصری برای قطعات آرایشی (سطوح کلاس A، اجزای نوری شفاف)؛ نمونه برداری AQL برای قطعات صنعتی. سیستم های بازرسی بینایی خودکار به طور فزاینده ای جایگزین بازرسی بصری دستی برای تولید با حجم بالا می شوند.
• تست عملکردی: تست مونتاژ snap-fit، تست نشتی (واپاشی فشار یا نشت هلیوم برای قطعات مهر و موم شده)، آزمایش نیروی خروجی برای درج‌ها، آزمایش تداوم الکتریکی برای اجزای رابط.
• تایید مواد: XRF (فلورسانس اشعه ایکس) برای غربالگری مواد محدود شده (RoHS، مطابق با REACH). طیف‌سنجی FTIR برای تأیید هویت رزین در کاربردهای حیاتی ایمنی؛ آزمایش مکانیکی (کشش، ضربه) بر روی نمونه‌های تولید مقاله اول و دوره‌ای.

سیستم های کیفیت و گواهینامه ها

را quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
